来源清楚
接口、协议、设备地址集中定义。
3× RS485
独立现场串口
2× LAN
独立以太网
8–28VDC
宽压输入
WEB
内嵌规则配置
RULE ENGINE
让每条数据路径， 都能被看懂。
规则不是一段藏起来的脚本，而是一条从接口到平台的明确路径。工程师可以看到数据从哪里来、经过什么处理、最终写到哪里。
处理清楚
类型、换算、阈值与采集周期逐项呈现。
去向清楚
MQTT 主题、JSON 路径与下行命令相互对应。
INTERFACE
接口能力， 一面看清。

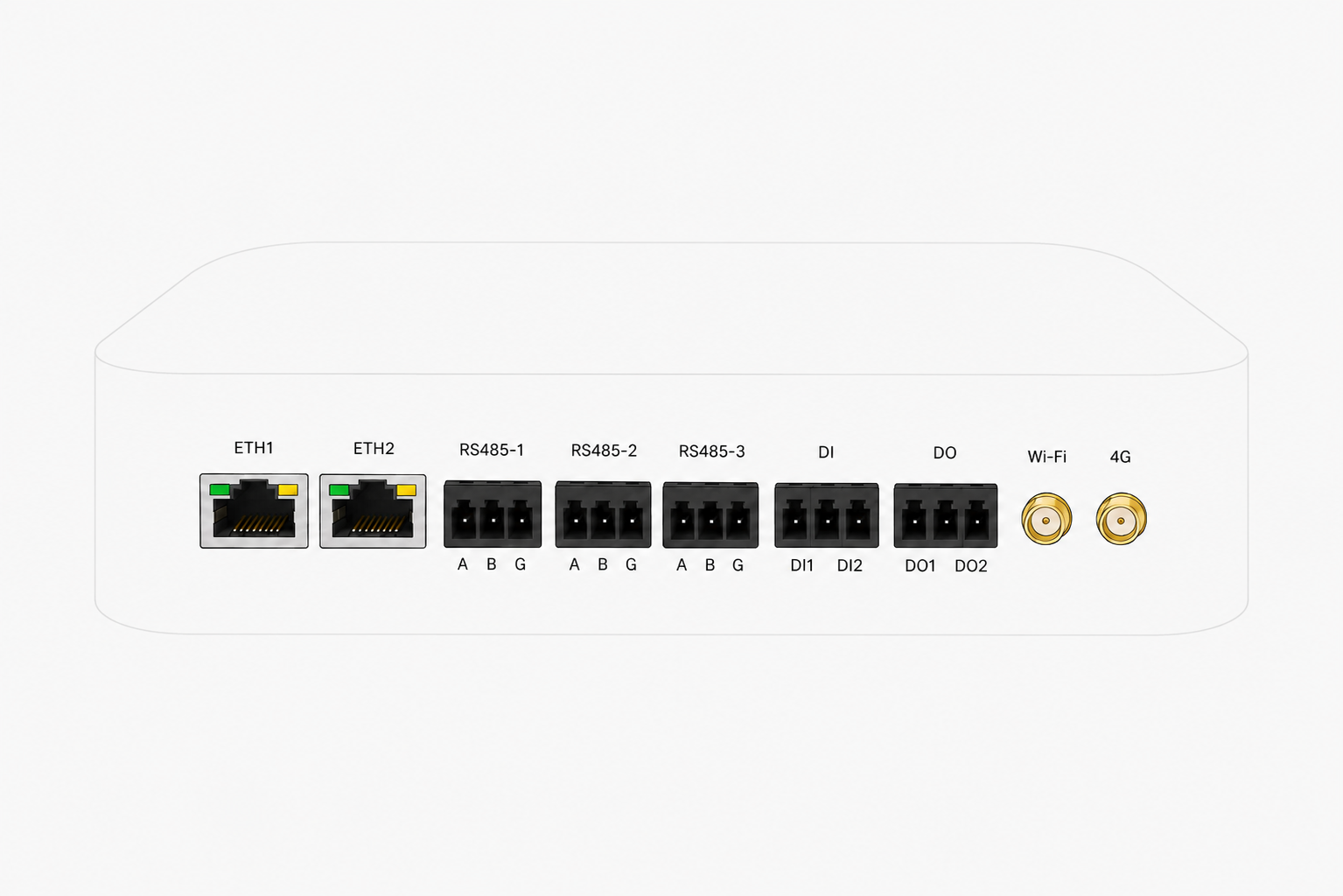

双以太网、三路独立 RS485、双路 DI / DO，以及 Wi-Fi 与 4G 天线接口集中呈现。接口用途与端子定义可以直接识别。
查看接口大图ETH 1 / 2双独立以太网
RS485-1A / B / G
RS485-2A / B / G
RS485-3A / B / G
DI / DO2 × 输入 / 2 × 输出
WI-FI / 4G双天线接口
INTERACTIVE RULE DEMO
一套控制台， 管理四类规则。
点击模块切换演示。每个场景保留真实工程逻辑，同时把配置关系压缩到一屏之内。
M110 WEB CONSOLE/ 南向
revision 18ONLINE
POINT RULE
25.3 °C · HEALTHY把采集逻辑写成一条点位。
协议
01Modbus RTU
通信正常- 连接
- COM1 · RS485
- 设备
- 从站地址 1
- 点位
- 温度 · 40001
- 数据类型
- uint16 → °C
- 换算
- 原始值 × 0.1
- 采集策略
- 1000 ms · 阈值 0.2
连接、设备、寄存器、类型、换算和采集策略保存在同一条规则里。
RULE ANATOMY
一条规则， 只回答四个问题。
结构稳定，现场交接就不再依赖某个人的经验。
连接什么
选择物理接口、协议和设备地址。
读取什么
定义寄存器、数据类型与采集周期。
如何处理
完成换算、过滤、阈值与写入边界。
发到哪里
映射 MQTT 主题、JSON 路径与命令。
SPECIFICATIONS
基本规格参数
计算平台
- 处理器
- 双核 1.2 GHz Cortex-A7
- 内存
- 128 MB RAM
- 存储
- 4 GB eMMC
- 系统
- Linux 5.4.61
- 扩展存储
- TF 卡，最大 64 GB
工业接口
- 串行接口
- 3 × 独立 RS485
- 现场总线
- 1 × CAN
- 数字输入
- 2 × DI，光耦隔离，3.3–36 VDC
- 数字输出
- 2 × DO 继电器干接点，5 A
- USB
- USB 2.0 Type-A / Type-C
- 网络接口
- 2 × 独立以太网口
网络与扩展
- 无线网络
- Wi-Fi 5，IEEE 802.11 b/g/n
- 蜂窝网络
- 支持 4G 扩展
- 低功耗无线
- 支持 LoRa / Zigbee / Thread 扩展
- 本地提示
- 内置蜂鸣器
电气与环境
- 供电范围
- 8–28 VDC
- 整机功耗
- ≤ 3 W
- 电源隔离
- 3000 VAC
- 工作温度
- −20–60 °C
- 工作湿度
- 0–95% RH，无凝露
- 安装海拔
- < 3000 m
机械结构
- 尺寸
- 120.55 × 133 × 51.50 mm
- 重量
- 约 350 g
- 防护等级
- IP20
- 外壳材料
- ABS V0 阻燃材料
- 安装方式
- 桌面或 C45 标准导轨
